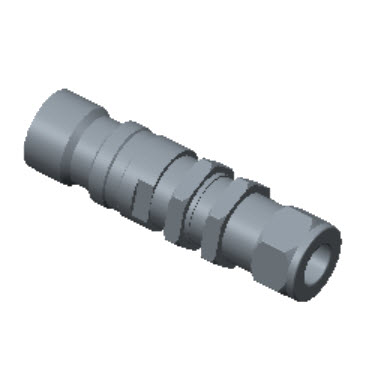

Compressed Natural Gas Receptacle

Hy-Lok’s receptacle is designed for permanent mounting to a compressed natural gas vehicle (NGV).
QC1 Series receptacle utilizes the AGA / CGA NGV 1 profile allowing complete interchangeability to any nozzle conforming to the AGA / CGA NGV 1 standard.
QC2 Series receptacle is designed specifically for bus and trucks refuelling.
Designed to provide superior flow characteristics.

Description

Product Series End Connection Tube O.D. (in) Body Material Tube O.D. (mm) Dimension L1 (in) Dimension L1 (mm) Dimension L (in) Dimension L (mm) PDF
QC1CB-4-S316 QC1 – NGV1 Receptacle 1/4″ Hy-Lok 1/4 SS316 / A479 1.910 48.50 3.230 82.00 PDF
QC1CB-6-S316 QC1 – NGV1 Receptacle 3/8″ Hy-Lok 3/8 SS316 / A479 1.960 49.80 3.410 86.60 PDF
QC1CB-8-S316 QC1 – NGV1 Receptacle 1/2″ Hy-Lok 1/2 SS316 / A479 2.050 52.00 3.480 88.40 PDF
QC1CB-6M-S316 QC1 – NGV1 Receptacle 6M Hy-Lok SS316 / A479 6 1.910 48.50 3.230 82.10 PDF
QC1CB-10M-S316 QC1 – NGV1 Receptacle 10M Hy-Lok SS316 / A479 10 49.80 3.410 86.80 PDF
QC1CB-12M-S316 QC1 – NGV1 Receptacle 12M Hy-Lok SS316 / A479 12 2.050 52.00 3.490 88.60 PDF
QC2CB-12M-S316 QC2 – For Buses and Trucks 12M Hy-Lok SS316 / A479 12 2.740 69.50 4.390 111.40 PDF
QC2CB-16M-S316 QC2 – For Buses and Trucks 16M Hy-Lok SS316 / A479 16 2.740 69.50 4.410 112.10 PDF
QC1CB-4-BRAS QC1 – NGV1 Receptacle 1/4″ Hy-Lok 1/4 Brass / B16 1.910 48.50 3.230 82.00 PDF
QC1CB-6-BRAS QC1 – NGV1 Receptacle 3/8″ Hy-Lok 3/8 Brass / B16 1.960 49.80 3.410 86.60 PDF
QC1CB-8-BRAS QC1 – NGV1 Receptacle 1/2″ Hy-Lok 1/2 Brass / B16 2.050 52.00 3.480 88.40 PDF
QC1CB-6M-BRAS QC1 – NGV1 Receptacle 6M Hy-Lok Brass / B16 6 1.910 48.50 3.230 82.10 PDF
QC1CB-10M-BRAS QC1 – NGV1 Receptacle 10M Hy-Lok Brass / B16 10 49.80 3.410 86.80 PDF
QC1CB-12M-BRAS QC1 – NGV1 Receptacle 12M Hy-Lok Brass / B16 12 2.050 52.00 3.490 88.60 PDF
QC2CB-12M-BRAS QC2 – For Buses and Trucks 12M Hy-Lok Brass / B16 12 2.740 69.50 4.390 111.40 PDF
QC2CB-16M-BRAS QC2 – For Buses and Trucks 16M Hy-Lok Brass / B16 16 2.740 69.50 4.410 112.10 PDF
